建筑医生—捷和加固案例分析一【新田县某房屋加固】

 二维码
发表时间:2020-06-10 15:38

有人也许会问,建筑——作为钢筋混凝土的复合体,看起来那么坚固的存在,他们也会生病吗?

作为一名经验丰富的建筑医生——捷和加固,我们可以负责任的告诉您,建筑就像人一样,也会生病,而且症状还多种多样。您如果有兴趣,就听我来给您讲述一名建筑医生的故事吧。

在湖南省某市某县城就有这么一栋建筑,6个人合伙买了一块地,准备建一栋7层的钢混框架式结构房屋,预计一层做门面出租,其余6层每人一层。6人对建成后的大楼充满了期待,也给予了足够的重视,请某市规划设计院设计了施工图纸,由其中一名德高望重的老师在建造过程中负责调度。

大楼建造过程很顺利,也没有发现什么问题。不过,就在大楼建成7年后,准备进行装修时,由于装修荷载的增加,大楼出问题了:柱混凝土炸裂;梁端出现贯穿裂缝;悬挑梁下弯幅度过大。

幸好,他们找到了捷和加固,下面就来看看捷和加固对这栋大楼进行全面的诊断和采取的加固措施。

一、柱外包型钢+粘贴碳纤维布加固

症状:柱受压混凝土炸裂

病因:柱环箍布筋不到位,加密区未加密

捷和处方

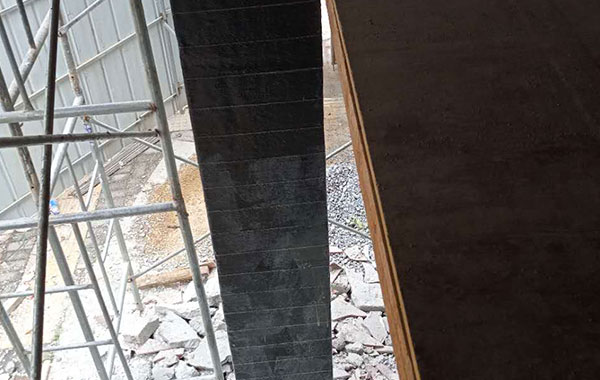

1.柱抗压补强,1层柱满粘碳纤维布。


新田碳纤维加固现场1



新田碳纤维加固现场2

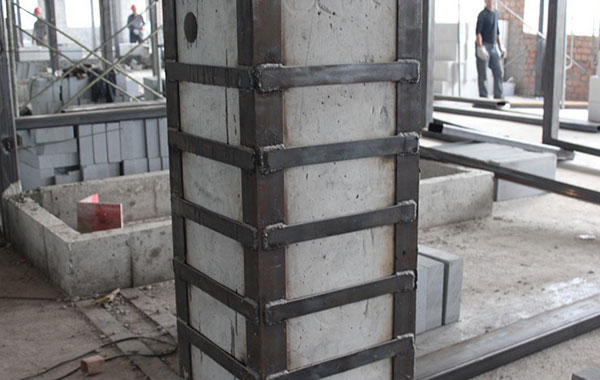

2.柱抗压补强,2-7层外包型钢加固:L80×8角钢,100×5缀板;缝隙使用结构胶灌满注实。


新田外包型钢加固现场

二、梁加贯穿裂缝

症状:梁端部产生贯穿裂缝混凝土炸裂

病因:梁钢筋配置不合理,端部加密区未加密;部分梁保护层厚度达到10cm,造成假梁现象。

捷和处方

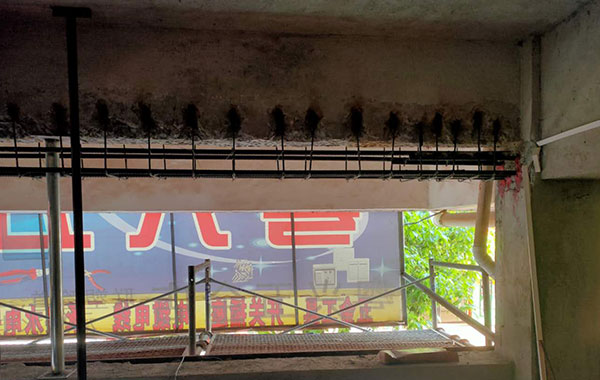

1.梁下方增大截面(20cm);2.梁端部环箍加密:将原有环箍凿出,与新的环箍焊接连接;部分梁端部粘贴碳纤维布加固。


新田梁下方增大截面施工现场



新田注浆施工现场



新田梁碳纤维加固施工现场

三、悬挑梁改造

症状:悬挑梁下弯幅度过大

病因:悬挑梁钢筋布设不合理,甚至没有布设弯起钢筋

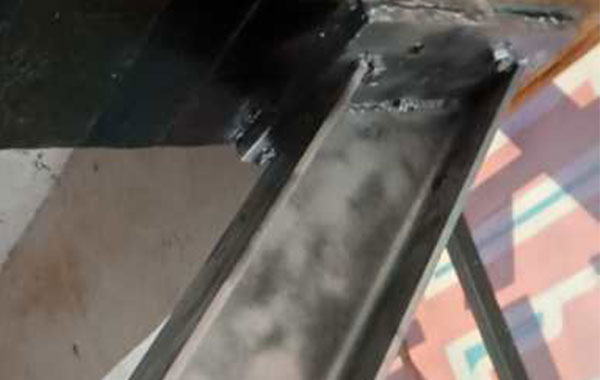

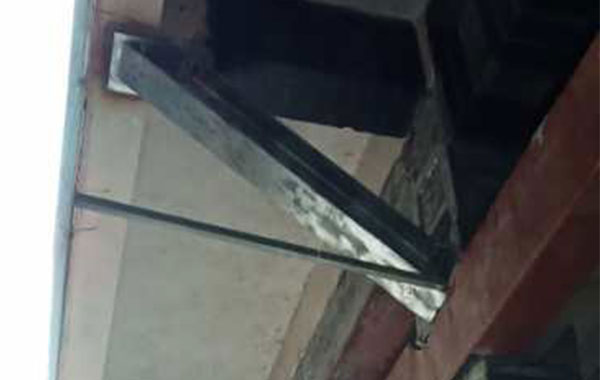

捷和处方:设置钢牛腿+斜撑,改善悬挑梁受力状态


新田钢结构支撑施工现场



新田钢结构支撑施工现场

愈后结果如何?

现在加固已经全部完成,6个业主呢,也在紧锣密鼓地进行房屋装修,装修荷载持续增加中,不过,原来的症状已经全部消除,可以负责任地说,这栋房屋的病已经得到了彻底的根治!
